Сразу отметим, что контуры заземления бывают трёх видов или типов:

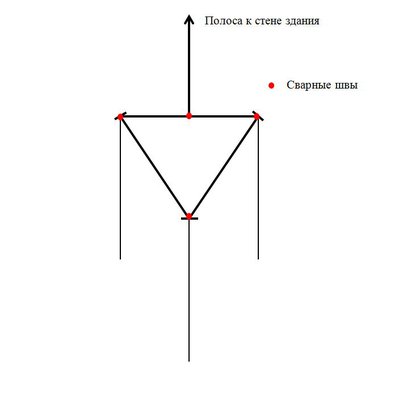

- в виде треугольника (который мы рассматриваем здесь);
- линейный (вертикальные заземлители вбиты по одной линии и сверху обварены прямой полосой или уголком) используется в ограниченном пространстве, когда треугольник выполнить не получается;
- использование естественных заземлителей (арматура зданий, обсадные трубы скважин для воды, металлические конструкции находящиеся в земле).

Контур заземления в виде треугольника.

Для среднего двухэтажного дома такого контура будет достаточно (при условии, что грунт -глина, суглинок и супесь).
Для песчанника следует увеличить длинну вертикальных заземлителей и глубину самой обвязки контура. Это связано с тем, что в жаркое лето грунт высыхает примерно на 50 см в глубину, а чтобы контур корректно работал ( спротивление контура не более 4 Ом) он должен находиться во влажном грунте!!!

Контур заземления (далее контур) следует выполнить вблизи вводно - распределительного щита.

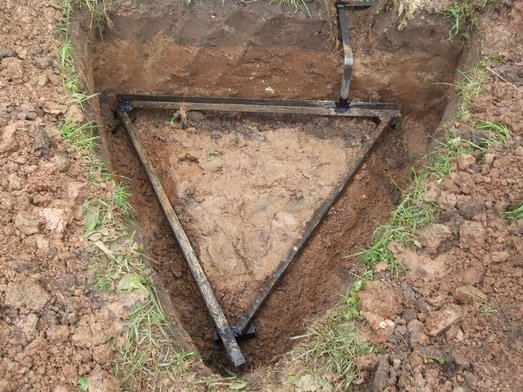

1. Снять грунт по форме равностороннего треугольника (основание треугольника в сторону дома) на глубину 0, 7 -1, 0 м;
2. Вбить в грунт вертикальные заземлители, расстояние между ними 1, 5 м, диаметр стального прутка или арматуры не менее 16 мм, длина не менее 2, 0 м.

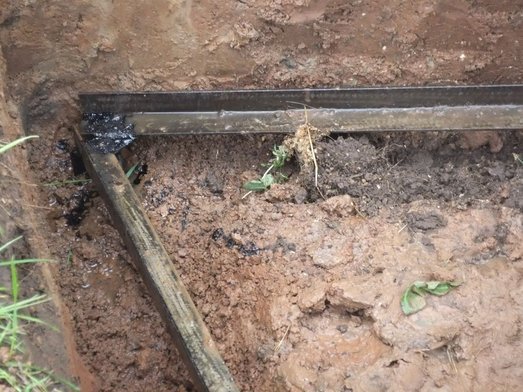

3. Соединить вертикальные заземлители с помощью электросварки стальным уголком с шириной полки 40 мм;

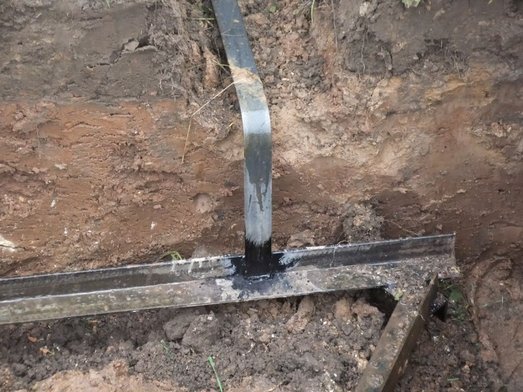

4. Приварить к середине основания треугольника (к уголку) стальную ленту шириной 40 мм и толщиной 4 мм;

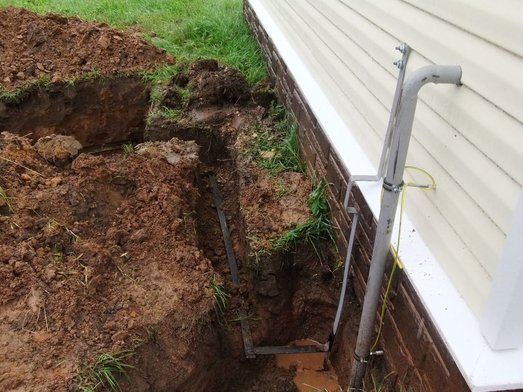

5. Прокопать, для ленты, неглубокую траншею от контура до здания и завести ленту на стену здания, на высоту от 1, 0м до 1, 3м или до электрического щита;
6. На верхнем крае ленты заведённой на здание просверлить три отверстия диаметром 7 мм, отступив от края ленты 10см, интервал между отверстиями 5 см;
7. Зачистить металл вокруг отверстий (для лучшего контакта);
8. Вставить в отверстия болты длинной 40-45мм, через шайбы с обеих сторон, и туго завернуть гайки (метизы использовать только оцинкованные);
9. Покрыть болты с гайками техническим вазелином или циатимом;
10. Сбить окалину со сварных соединений контура;
11. Прокрасить, только сварные соединения контура Кузбасс лаком или Битумным лаком;
12. Покрасить стальную ленту, идущую к дому, кроме мест с болтами;
13. Жёстко закрепить ленту на стене здания;
14. Засыпать контур следует рыхлой землёй без строительного мусора.

Материал:
1. Прут стальной или арматура D = 16мм, L = 2 м………….3 шт.
2. Уголок стальной 40х40х3 мм L = 1, 5м…………………....3 шт.
3. Полоса стальная 40х3 L = определить по месту…………1 шт.
4. Болт стальной оцинков. D = 6мм L = 40-45 мм…………..3 шт.
5. Шайба стальная оцинков. большая D = 6 мм……………12 шт.
6. Гайка стальная оцинков. D = 6 мм………………………..12 шт.
7. Технический вазелин………………………………………..1 шт.
8. Кузбасс лак…………………………………………………...1 шт.

Проверка контура заземления производится 1 раз в 15 лет визуально с помощью откапывания (на предмет корозии, если корозия 50% и более - контур следует выполнить заново!!!) и простукивания молотком сварных соединений.
