Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый

Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый предназначены для устройства заземления электроустановок в грунтах с высоким удельным сопротивлением (более 30-40 Ом*м), например: сухие пески, вечномерзлые грунты, скальные породы и т.п., а также на объектах, где ограничена площадь, для размещения контура заземления.

Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый идеален для оборудования заземляющих устройств (ЗУ):

систем молниезащиты зданий и сооружений;
защитного (рабочего, рабоче-защитного, линейно- защитного) заземления;
функционального (телекоммуникационных систем и т.п) заземления

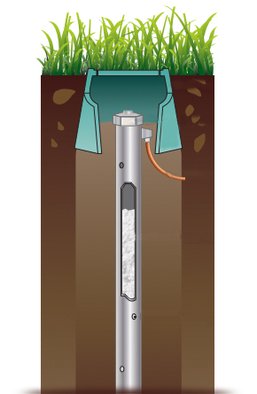

Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый представляет собой электрод с перфорацией в стенках, заправленный гранулированным 3-х компонентным электролитическим модулем, снабженный проводником из полосовой стали для присоединения к магистральной шине заземления.

Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый поставляется в комплекте с расходными материалами, необходимыми для подключения заземлителей к магистральной шине и засыпки пространства для формирование объема грунта, вокруг электрода с высокой электропроводностью.

Технические параметры:

Заземлители производят из высококачественной нержавеющей стали марки 03Х17Н14М3 (316/316L по AISI) по ГОСТ 5632-72.

Габаритные размеры заземлителя:

длина – (3000, 0±5, 0) мм;
диаметр: - (70±1) мм.

Масса заземлителя с солевым модулем – (45, 0±1, 0) кг.

Площадь рабочей поверхности – 66 дм2.

Толщина стенки заземлителя – 4мм.

Заземлители выполнены в климатическом исполнении «В» (всеклиматическое) по ГОСТ 15150-69.

Заземлитель изготавливается согласно ТУ 3414-001-92123319-2012.

Заземлитель не требует обслуживания.

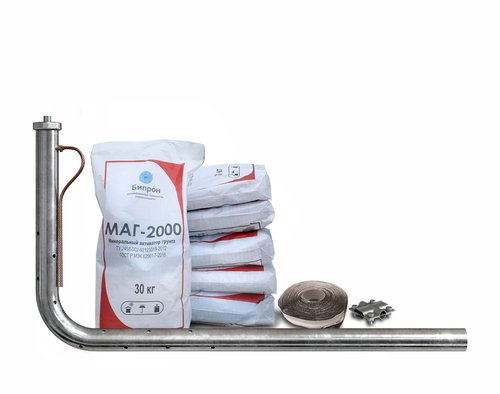

Комплект поставки включает:

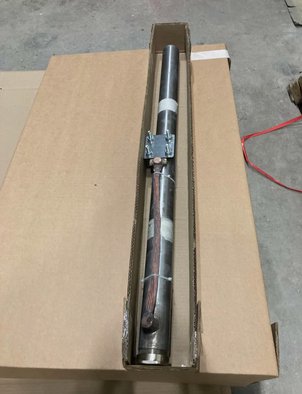

Электрод заземления «БИПРОН» с уже наполненным соляным наполнителем тип «Г» (горизонтальный), длиной -3 м;
Заземлитель снабжен кабелем сечением 1х95мм3 (для соединения заземлителей в электрическую схему и подключения к шине заземления) -1, 5 метра;
Минеральный активатор грунта МАГ 2000- 120-360 кг*. Это кол-во для стандартных комплектов. Оно также может быть увеличено в зависимости от необходимой потребности;
Модуль инспекционно (ревизионный) - 1 шт;
Зажим соединительный универсальный - 1шт;
Лента гидроизоляционная - 1 шт;
Паста токопроводящая - 1шт;
Техническая документация (паспорт, руководство по эксплуатации, сертификаты).

Вероятность безотказной работы заземлителей за 10 000 часов при доверительной вероятности Р*= 0, 8 не менее 0, 97.

Средний срок службы заземлителей – 30 лет.

Активный химический заземлитель "Бипрон-30ВГ" тип "Н"- необслуживаемый соответствует всем стандартам проектирования и требованиям безопасности ПУЭ в отношении защиты электроустановок с учетом Российской специфики.

«Бипрон» - система заземления, обеспечивающая сверхбыстрое растекание электрического тока в грунте.
